XL-A602 非車載充電機實驗室綜合測試裝置
應用范圍
1、計量科學研究院、電力科學研究院、省級計量中心等的實驗室、質檢部，用于計量檢定及性能測試；
2、科研院所、研究所、實驗室等用于性能測試，功能測試，及其他測試；
3、生產制造非車載直流充電機的企業；
4、其他用戶。

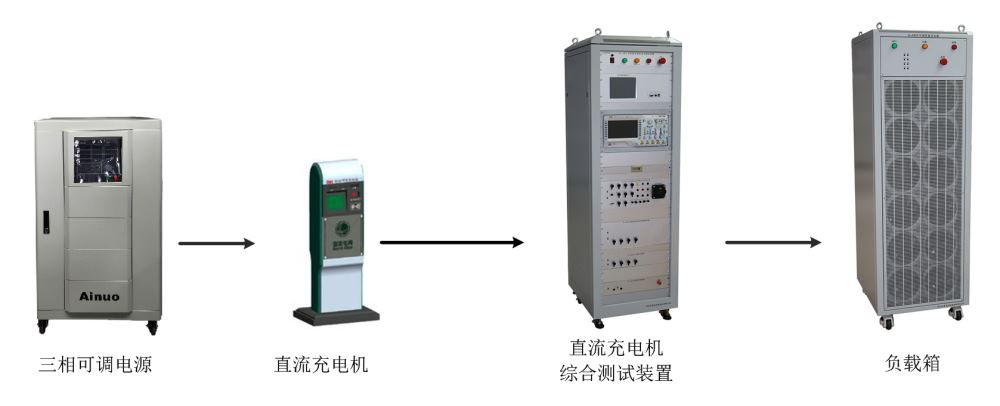

拓撲結構
非車載直流充電機綜合測試裝置與三相可調電源、負載箱一起構成直流充電機的測試系統，其中，三相可調電源為充電機提供電源，可模擬電壓的過壓、欠壓等特性，負載箱用于模擬電動汽車負載。而直流充電機綜合測試裝置由電參數測量裝置、控制導引測試裝置、三相多功能表、電池電壓模擬器、示波器以及控制臺構成。
主要特點
XL-A602非車載充電機綜合測試裝置集合了《NB/T 33008.1電動汽車充電設備檢驗試驗規范 第1部分：非車載充電機》、《GB/T 34657.1-2017電動汽車傳導充電互操作性測試規范 第1部分：供電設備》、《GB/T 34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致性測試》以及《JJG1149-2018非車載充電機計量檢定規程》等測試規范的測試項目，同時，除了以上的測試項目，裝置還具備BMS模擬器、絕緣電阻測試、溫度采集、濕度采集、GPS北京時間校準等功能。大屏幕中文菜單顯示，顯示信息量大，操作方便。裝置采用各種最前沿的技術來達到高性能，比如24Bit的sigma-delta AD和18Bit的采樣保持AD的雙AD方案、進口高穩定度零磁通互感器以及主頻500M的雙核DSP使其性能無比卓越。
檢測項目
本裝置結合配套負載及安規測試設備可實現以下所有檢測項目：
| 類別 | 功能 | 類別 | 功能 |
| 非車載充電機性能要求 | 電能表檢查 | 非車載充電機協議一致性測試試驗項目 | CHM報文測試 |
| 絕緣電阻試驗 | CRM報文測試 | ||
| 介電強度試驗 | 充電握手測試 | ||
| 沖擊耐壓試驗 | 充電握手否定測試 | ||
| 非車載充電機輸出指標測試 | 輸出電流誤差試驗 | CRM報文測試 | |
| 穩壓準確度試驗 | CML報文測試 | ||
| 穩流準確度試驗 | CRO報文測試 | ||
| 紋波系數試驗 | 充電參數配置測試 | ||
| 效率試驗 | 充電參數配置否定測試 | ||
| 功率因數試驗 | CRO報文測試 | ||
| 限壓特性試驗 | CCS報文測試 | ||
| 限流特性試驗 | CST報文測試 | ||
| 非車載充電機工作功能測試 | 顯示功能試驗 | 充電測試 | |
| 輸入功能試驗 | 充電否定測試 | ||
| 通信功能實驗 | CST報文測試 | ||
| 控制導引實驗 | CSD報文測試 | ||
| 協議一致性實驗 | 充電結束測試 | ||
| 非車載充電機互操作性測試功能 | 連接方式檢查 | 充電結束否定測試 | |
| 接口結構尺寸檢查 |
JJG1149-2018 | 外觀檢查 | |
| 接口空間尺寸檢查 | 絕緣電阻試驗 | ||
| 連接確認測試 | 工作誤差 | ||
| 自檢階段測試 | 示值誤差 | ||
| 充電準備就緒測試 | 付費金額誤差 | ||
| 充電階段測試 | 時鐘示值誤差 | ||
| 正常充電結束測試 | 非車載充電機安全性能試驗 | 輸入過壓保護試驗 | |
| 充電連接控制時序測試 | 輸入欠壓保護試驗 | ||
| 通信中斷測試 | 輸出短路保護試驗 | ||
| 開關S斷開測試 | 過溫保護試驗 | ||
| 車輛接口斷開測試 | 軟啟動試驗 | ||
| 絕緣故障測試 | 電池反接試驗 | ||
| PE斷線測試 | 連接異常實驗 | ||
| 其他充電故障 | 急停功能實驗 | ||
| 輸出電壓控制誤差測試 | CQC9232 新國標現場評價測試技術規范 | 供電設備斷電控制 | |
| 輸出電流控制誤差測試 | 非正常條件下充電結束 | ||
| 輸出電流控制時間測試 | 正常條件下充電結束 | ||
| 輸出電流停止速率測試 | 現場通信協議測試 | ||
| 沖擊電流測試 | 絕緣電阻試驗 | ||
| 控制導引電壓超限測試 | 接地連續性測試 | ||
| …… | …… | …… | …… |
產品參數
準確度等級：0.05級、0.02級、0.01級
