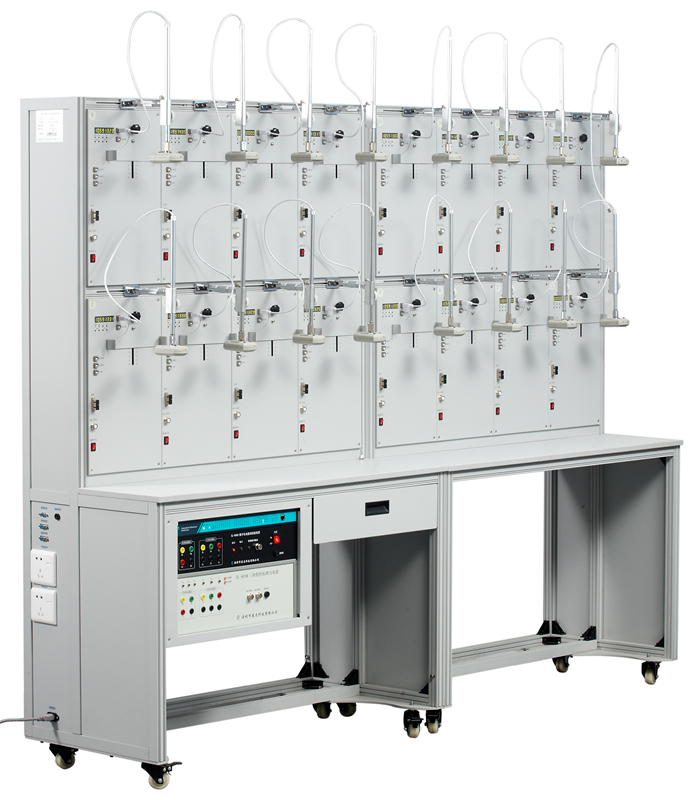

產品介紹
數字化電能表校驗臺系列產品，依據《GB/T 37006-2018 數字化電能表檢驗裝置》等規范設計，用于對符合IEC61850標準的數字化電能表進行實驗室批量檢定，支持虛擬檢定、虛負荷檢定方式。
功能特點
? 雙檢定模式：支持模擬量實時采樣的虛負荷檢定模式或數字擬合方式的虛擬檢定模式對數字化電能表進行實驗室檢定。
? 試驗項目全：支持基本電能誤差、電能表脈沖常數試驗、日計時誤差試驗、電壓影響試驗、頻率影響試驗、諧波影響試驗、相序影響試驗、電壓不對稱影響試驗、起動試驗、潛動試驗等試驗項目。
? 規約測試：支持IEC61850-9-1、 IEC61850-9-2、IEC61850-9-2LE協議，可靈活配置ASDU單元數、采樣點數、SVID、APPID、MAC地址、通道號等通信參數。支持數字化電能表的事件記錄、采樣值規約一致性、通道異常、采樣率影響、網絡異常等規約測試。
? IR46波形支持：虛擬檢定模式下，支持輸出第5次諧波、方頂波、尖頂波、間諧波脈沖串觸發波、奇次諧波、正弦半波等各種試驗波形。
? 事件模擬：支持通信故障仿真測試，如幀丟失、通信延遲、通道異常等，全面考核數字化電能表的通信功能和容錯能力
? 模塊化設計：采用模塊化設計方式，以8表位為一表架，可自由擴展8表位，16表位，24表位、48表位等。
? SCL文件解析：支持SCL配置文件解析功能，可直接根據所選MU配置對應的SVID、APPID、采樣點數、ASDU個數、通道配置等信息。
? 可溯源模擬系統：具備模擬量輸入模塊的型號還可使用標準電能表(如COM3000)實現精度校驗及量值傳遞。
? 多檔位自動：模擬量采樣采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比。采用24Bit AD芯片和512倍過采樣技術，大大擴展帶寬提高精度。
? 自動檢定系統：具備自動檢定系統，可根據編輯的檢定方案全自動對數字化電能表的各個檢定點完成檢定。報表模板編輯并生成報表等功能，支持數據存儲管理，數據查看搜索等。
技術指標
| 測量準確度 | |
| 有功電能測量準確度 | 0.05級 |
| 無功功率測量準確度 | 0.2級 |
| 電壓測量準確度 | 0.05級 |
| 電流測量準確度 | 0.05級 |
| 有功功率測量準確度 | 0.05級 |
| 無功功率測量準確度 | 0.2級 |
| 頻率測量準確度 | 0.001Hz |
| AD轉換精度 | 0.02級 |
| 誤差計算器 | |
| 校驗圈數設置范圍 | 1～100 |
| 最高接收脈沖頻率 | <1kHz |
| 有源/無源電脈沖 | 自動適應 |
| 光脈沖輸入方式 | 光電采集器接收 |
| 三相標準功率源 | |
| 電壓輸出 | 10-100V 0.05%RD, |
| 穩定度:0.005%RG | |
| 電流輸出 | 50mA-10A 0.05%RD , |
| 穩定度:0.005%RG | |
| 功率精度 | 0.05級 |
| 其它 | |
| 本機脈沖輸出 | 3600～ 2000000 r/kwh 光隔輸出負載≤5mA |
| 表位數 | 8表位、16表位（可定制24表位、48表位） |
| 通信協議 | IEC61850(-9-1、-9-2、-9-2LE) |
| 供電電源電壓 | AC 220V±10% （50±2）Hz |
| 工作環境 | 5 ℃ ~ 40 ℃，20%R.H~85% R.H，不結露。 |
| 儲藏環境 | -10 ℃ ~ 50 ℃，< 95% R.H，不結露。 |
可定制8表位、16表位、24表位、48表位校驗臺，想了解產品詳細情況，
可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
