產品介紹
電子式互感器校驗儀系列產品，依據《QGDW 690-2011電子式互感器現場校驗規范》等規劃設計，主要用于對符合IEC61850（-9-1、-9-2、-9-2LE）標準輸出的電子式互感器進行校驗。校驗項目包括：比值差、相位差、延時、極性等。同時配置有小信號輸入端子，可對小信號輸出的電子式互感器進行校驗以及對小信號輸入的合并單元進行校驗等。
功能特點
?試驗項目全：支持基本誤差、幀傳輸延時、幀發布離散值、對時守時、失步再同步、幀完整性、諧波檢定等試驗項目。
?同步方式全：支持IRIG-B碼、1PPS的同步信號輸出輸入及非同步延時等方式對電子式互感器精度進行校驗；同步信號支持光信號及電信號。
?適應范圍廣：內置精密小信號源可小信號輸入的合并單元進行單獨校驗；內置FT3數字信號源可對FT3輸入的合并單元進行單獨校驗。
?擴展功能多：支持協議測試、全幀解析、多通道測試、諧波分析、諧波檢定、突變錄波、FT3異常測試、復合誤差試驗、SCD文件解析等功能及問題排查手段。
? 一體化設計：集高精度AD采樣、同步模塊、數字報文解析模塊、精密小信號源、精密FT3數字源于一體，無需各式外置模塊，一體化設計性能全面可靠。
?采樣精度高：采用24Bit AD芯片和512倍過采樣技術，大大擴展帶寬提高精度。
?算法性能優：采用6階準同步算法使得非同步采樣的算法誤差逼近于零。
?軟件功能全：可顯示實際波形圖、檢定點、標準被檢有效值、信號頻率、諧波柱狀圖及畸變率等；可統計比差角差均值、變差、極值等。
?人機交互好：配備大尺寸的觸摸顯示屏，量值顯示清晰直觀，具備RJ45、RS232、USB多種接口，方便組建自動測試系統。
技術指標
| 整體指標 | |
| 準確度等級 | 0.05級比差< 0.05%，角差< 2' |
| 諧波精度 | 0.1%Uh 或0.1%Ih，10分 |
| 精確測量范圍 | |
| 電壓（V） | <0.05%RD 5%-120%Un（Un =100） |
| 電流(A) | <0.05%RD 1%-120%In（In=1A\5A） |
| 小信號(V) | <0.05%RD 1%-120%Un（Un=5V） |
| 年穩定度 | 優于 0.01% |
| 小信號輸出 | |
| 電壓輸出 | 50mV～7V 0.05%RD |
| 通信協議 | |
| 協議類型 | IEC61850(-9-1、-9-2、-9-2LE) |
| 其它 | |
| 電源電壓 | 220V±10%，50Hz |
| 外部空氣溫度 | -10℃～ 55℃ |
| ******相對濕度 | <85% |
設備選型
|

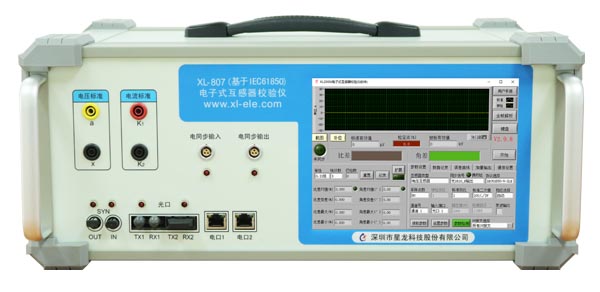

| XL-807 電子式互感器校驗儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 通用型，可擴展小信號源、FT3模塊等，采用工控機帶觸摸屏操作實用性強。 | |
|
| XL-807P電子式互感器現場校驗儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 采用便攜式設計，采用WIFI無線熱點及平板操作； 可實現人機分離操作，更輕便。 | |
|

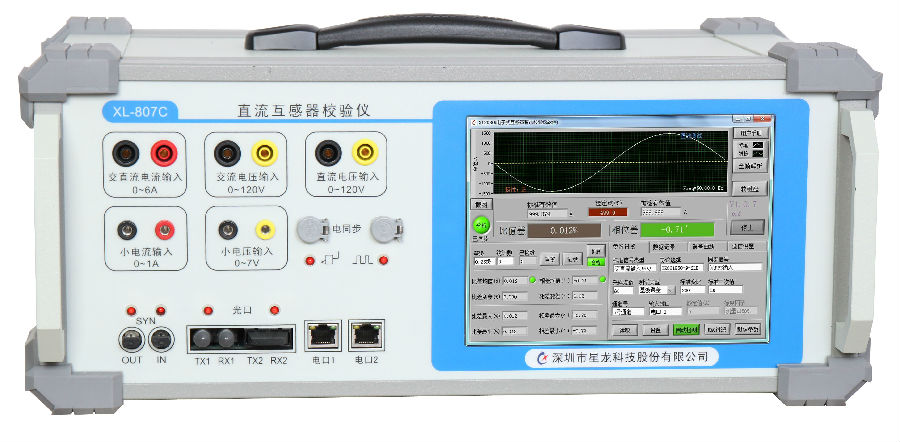

| XL-807C 直流互感器校驗儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 支持交流互感器及直流互感器校驗，具備多種輸入接口。 |
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
