合并單元測試儀
產品介紹
合并單元測試儀系列產品，依據《DL/T 1943-2018合并單元現場檢驗規范》等規范設計，主要用于對基于模擬量輸入、數字量輸入、非傳統小信號輸入及混合輸入的合并單元的實驗室和現場測試。
功能特點
? 試驗項目全：支持基本誤差、幀傳輸延時、幀發布離散值、對時守時、失步再同步、幀完整性、諧波影響、頻率影響、諧波測量準確度等試驗項目。
? 同步方式多：支持IRIG-B碼、1PPS的同步信號輸出輸入及非同步延時等方式對模擬量輸入合并單元精度進行校驗；同步信號支持光信號及電信號。
? 適應范圍廣：內置三相標準電壓電流源及高精度AD采樣模塊，能夠對模擬量輸入合并單元進行離線校驗。信號源支持疊加多次諧波輸出，對合并單元各項準確度指標進行全面測試。
? 擴展功能精：支持協議測試、全幀解析、多通道測試、諧波分析、諧波檢定、突變錄波、FT3異常測試、SCD文件解析等功能及排查問題排查手段。
? 一體化設計：集三相標準電壓電流源、高精度AD采樣、同步模塊、數字報文解析模塊、精密小信號源、精密FT3數字源于一體，無需各式外置模塊，一體化設計性能全面可靠。
? 專業軟件強：可顯示測試過程中標準及被檢實際波形圖、檢定點、標準被檢有效值、信號頻率、諧波柱狀圖及畸變率等；可統計比差角差均值、變差、極值等。
? 人機交互好：配備大尺寸的觸摸顯示屏，量值顯示清晰直觀，具備RJ45、RS232、USB多種接口，方便組建自動測試系統。
技術指標
| 準確度/精確測量范圍 | |
| 準確度等級 | 0.05級 < 0.05%， < 2' |
| 電流測量 | 50mA ～6A 0.05%RD |
| 電壓測量 | 20V-120V 0.05%RD |
| 小信號測量 | 50mV～ 7V 0.05%RD |
| 頻率測量 | 45Hz～65Hz 準確度<0.01Hz |
| 功率源輸出 | |
| 電流輸出 | 50mA ～6A 0.05%RD |
| 電壓輸出 | 20~120V 0.05%RD |
| 頻率調節范圍 | 40Hz～65Hz |
| 諧波輸出 | 2～50次含有率< 20% |
| 其它 | |
| 通信協議類型 | IEC61850(-9-2、-9-2LE) |
| 供電電源電壓 | AC 220V±10% （50±2）Hz |
設備選型
|

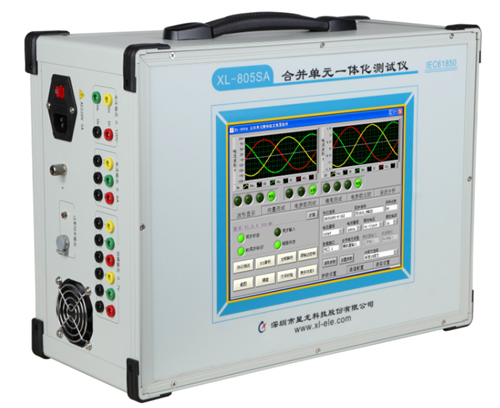

| XL-805SA合并單元一體化測試儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 通用型，內置三相標準功率源，采用工控機帶觸摸屏操作實用性強。 | |
|

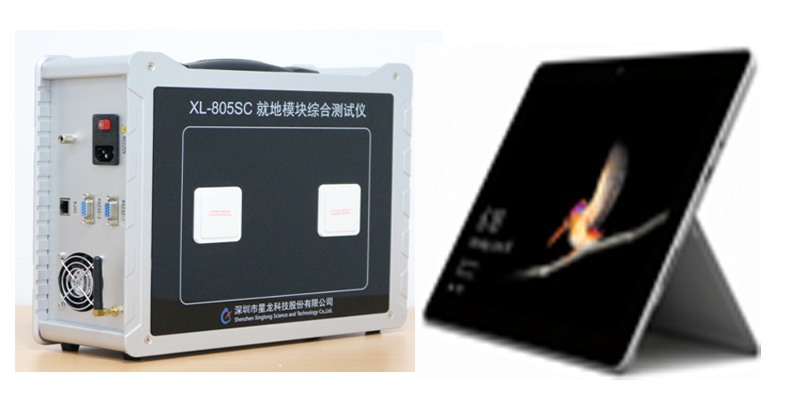

| XL-805SC就地模塊綜合測試儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 采用便攜式設計，采用WIFI無線熱點及平板操作； 可實現人機分離操作，更輕便。內置單相標準功率源。 | |
|

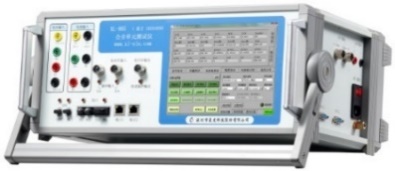

| XL-805合并單元測試儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 模擬量輸入采樣方式，可由外部信號源提供模擬量，靈活性更強，采用工控機帶觸摸屏操作實用性強。 | |
|

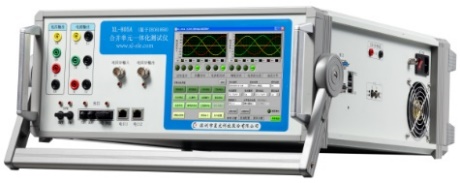

| XL-805A合并單元一體化測試儀 |
| 準確度：0.05級（比差<0.05%，角差<2分） | |
| 內置三相標準功率源，帶負載能力更強，采用多檔位設計，采用工控機帶觸摸屏操作實用性強。 |
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
