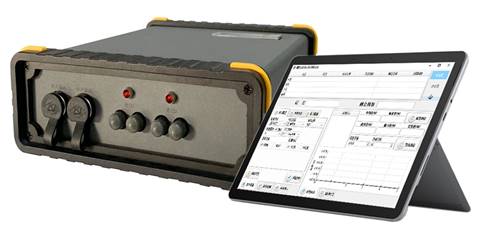

XL-808S便攜式數字化電能表校驗儀
產品介紹
XL-808S便攜式數字化電能表校驗儀主要用于對符合IEC61850標準的數字化電能表進行現場校驗，支持虛擬檢定、實負荷檢定多種檢定方式適應各式應用場景。采用便攜手持式設計，數字量檢定方式；采用WIFI無線熱點及平板操作；內置電池續航時間長。
功能特點
?具備實負荷檢定、虛擬檢定模式；
?可進行通信故障仿真測試，如幀丟失、通道異常等，全面考核數字化電能表的通信功能和容錯能力；
?兼容IEC61850-9-1/-9-2/-9-2LE協議，滿足各種光纖接口要求，對通信參數具備自適應能力；
?實負荷檢定時能對IEC61850-9-1/IEC61850-9-2/ IEC61850-9-2LE的網絡報文進行全息分析,如網絡地址、ASDU個數、采樣率、數據波形等；
?虛擬檢定時可靈活配置ASDU個數、采樣點數等通信參數；
?用戶可以任意編輯自動檢定方案，我司校驗儀出廠已提供多種檢定方案；
?具有單MU、單光口雙MU、雙光口雙MU多種MU模式，能對不同接線模式的數字化電能表進行檢定;
?具有自動生成報表的功能，能根據客戶要求的格式定制檢定證書模板；
?便攜式設計，方便現場檢測工作，使用平板電腦無線控制；
技術指標
| 1)數字電壓測量 | 6)電能脈沖輸出 | |||
| 電壓測量范圍 | －21474.83648KV～＋21474.83648KV | 輸出電能脈沖（單位為imp/kWh或imp/kvarh） | 可設置范圍為3600 ～ 2000000imp/kWh或imp/kvarh輸出為光隔輸出，負載能力不大于5mA | |
| 電壓測量準確度 | ＜0.01%RD(＞1KV) | 7)電能脈沖輸入 | ||
| 2)數字電流測量 | 輸入被校電能表脈沖（單位為imp/kWh或imp/kvarh） | 可以輸入帶小數點的數；校驗圈數設置范圍：1～100，最高能接收脈沖頻率為100Hz | ||
| 電流測量檔位 | －2147.483648KA～＋2147.483648KA | 8)其它指標 | ||
| 精確測量范圍 | ＜0.01%RD(＞10A) | 適配器電源電壓范圍 | AC 220V±5% 50Hz | |
| 3)數字功率測量 | 功耗 | 約30VA | ||
| 有功功率測量準確度 | 0.02%RD（U＞1KV，I＞10A，PF=1） | 充電時間 | ＞5h | |
| 0.05%RD（U＞1KV，I＞10A，PF=0.5L/C） | 續航時間 | ＞3h | ||
| 無功功率測量準確度 | 0.05%RD（U＞1KV，I＞10A，PF=0.5L/C） | 工作外部溫度 | -10℃～45℃ | |
| 4)數字頻率測量 | 相對濕度 | ≤85%；腐蝕性氣體 | ||
| 頻率測量范圍 | 45Hz～65Hz | 尺寸 | 470mm×330mm×200mm | |
| 頻率測量分辨率 | 0.001Hz | 整機重量 | 1.5kg | |
| 頻率測量準確度 | 0.01Hz | |||
| 5)數字電能測量 | ||||
| 有功電能測量準確度 | 0.02%RD（U＞1KV，I＞10A，PF=1） | |||
| 0.05%RD（U＞1KV，I＞10A，PF=0.5L/C） | ||||
| 無功功率測量準確度 | 0.05%RD（U＞1KV，I＞10A，PF=0.5L/C） | |||
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
