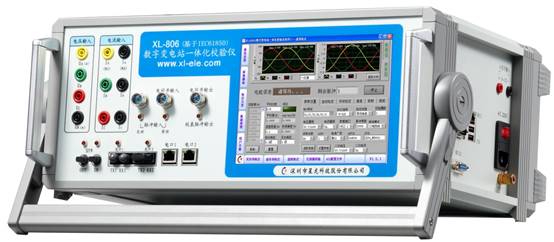

XL-806數字變電站一體化校驗儀
產品介紹
XL-806數字變電站一體化校驗儀可廣泛應用于數字化變電站中對光電互感器及數字化電能表的現場驗收和后期維護檢驗，也可用于光電互感器或數字化電能表廠家的出廠校驗，還可作為各科研院所的實驗儀器。通過了中國計量科學研究院的校準和認可，整體準確度達到0.05級，可對0.2S等級及以下的電子式互感器和數字化電能表進行檢測和校驗。
主要功能
?對符合IEC61850（-9-1、-9-2、-9-2LE）標準的電子式互感器進行校驗；
?對電子式互感器的極性和延時進行校驗；
?對小信號輸出的電子式互感器進行校驗；
?對小信號輸入的合并單元進行校驗；
?能夠輸出FT3格式的數字信號，對FT3輸入的合并單元進行校驗；
?能夠對FT3輸出的電子式互感器進行校驗；
?可輸出兩路0.05級0~7V的精密電壓小信號，無需升大電壓大電流即可；
?對小信號輸入的合并單元進行校驗（擴展精密標準源模塊）；
?能夠對傳統互感器進行校驗（擴展模擬信號轉換模塊）；
?對數字化電能表在變電站現場進行實負荷檢定；
?對數字化電能表進行可溯源的虛負荷檢定。對數字化電能表進行虛擬檢定；
?可使用內置的GPS模塊或高穩定度的晶體輸出同步信號；
?帶有工控機，800*600觸摸屏，更能方便操作；
?可進行多次諧波分析及對電子式互感器的各次諧波精度進行校驗；
?能夠實現虛負荷檢定、實負荷檢定、虛擬檢定多種檢定模式；
?用戶可以自己編輯自動檢定方案。 我公司數字化電能表校驗儀出廠已編輯好JJG596—1999規約要求下的四套檢定方案，分別對應0.2級、0.5級、1級、2級的數字化電能表；
技術指標
| 1、電子式互感器校驗儀技術指標 | 2、數字化電能表校驗儀技術指標 | |||
| 1)準確度等級 | 1)輸入電壓 | |||
| 準確度等級 | 0.05級 (比差< 0.05% 角差< 2') | 電壓測量范圍 | 0～100V | |
| 2)通信協議: IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE | 電壓測量準確度(20～100V) | 0.05%RD | ||
| 通信協議 | IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE | 2)輸入電流 | ||
| 3)輸入范圍 | 電流測量檔位 | 200mA、 1A、 5A、10A | ||
| 電壓量程 | 100V/√3 和 100V | 精確測量范圍 | 50mA～10A 0.05%RD | |
| 電流量程 | 1A、5A | 3)輸入功率測量 | ||
| 小信號輸入量程 | 150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V | 有功功率測量準確度 | 0.05%RD PF=1 （50mA ～ 10A） | |
| 4)精確測量范圍 | 0.1%RD PF=0.5L,0.5C （50mA ～ 10A） | |||
| 電壓(V) | 5%～120%Un (有效值 0.05%RD Un =100/√3 | 無功功率測量準確度 | 0.2%RD PF≥0.5 | |
| V 或 100V) | 4)頻率測量 | |||
| 電流(A) | 1%～120%In (有效值 0.05%RD In=1A 和 5A) | 頻率測量范圍 | 45Hz～65Hz | |
| 5)小信號輸入 | 頻率測量分辨率 | 0.001Hz | ||
| 1V以上量程 | 1%～120%Un 0.05S級 (用于檢計量互感器 ) | 頻率測量準確度 | 0.01Hz | |
| 1V以下量程 | 100%～2000%Un 0.05%級 (用于檢保護互感器) | 5)電能測量 | ||
| 6)諧波測試精度: | 有功電能測量準確度 | 0.05%RD PF=1 （50mA ～ 10A） | ||
| 比差 | 0.1%Uh 或 0.1%Ih | 0.1%RD PF=0.5L,0.5C （50mA ～ 10A） | ||
| 角差 | 10′ | 無功功率測量準確度 | 0.2%RD PF≥0.5 | |
| 7)AD采樣精度 | 6)電能脈沖輸出 | |||
| 在額定量程幅度測量不確定度 | 優于0.01% | 電能輸出脈沖常數（r/kwh）可設置范圍 | 3600～2000000 r/kwh | |
| 8)小信號輸出（選配） | 輸出為光隔輸出，負載能力 | 不大于5mA | ||
| 輸出電壓 | 0～7V | 7)電能脈沖輸入 | ||
| 輸出諧波 | 2～50次 | 被校電能表脈沖常數（r/kWh） | 可以輸入帶小數點的數 | |
| 輸出精度 | 0.05~5V 0.05%RD | 校驗圈數設置范圍 | 1～100 | |
| 諧波精度 | 0.10% | 最高能接收脈沖頻率 | 1kHz | |
| 9)輸入回路功耗 | 8) 其它指標 | |||
| 輸入電壓回路功耗 | 小于0.2VA (100V、57.7V) | 協議 | IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE | |
| 輸入電流回路功耗 | < 1VA (5A) | 工作電源電壓范圍 | AC220V±5% 50Hz | |
| 輸入電流回路功耗 | < 0.2VA (1A) | 功耗 | 約30VA | |
| 10)以太網接口 | 預熱時間 | ＜15分鐘 | ||
| SC光纖接口 | 1個(多模光纖波長1310nm) | 工作溫度 | -10℃～55℃ | |
| ST光纖接口 | 1個(多模光纖波長1310nm) | 相對濕度 | ≤85%；無腐蝕性氣體 | |
| RJ45 接口 | 2個 | 尺寸 | 160mm×380mm×450mm | |
| 11)同步信號 | 整機重量 | 8.5kg | ||
| 光B碼同步輸入(秒脈沖和B碼可配置 )口 | 1個 | |||
| 光B碼同步輸出(秒脈沖和B碼可配置 )口 | 1個 | |||
| 電同步輸入口 | 1個 | |||
| 電同步輸出口 | 1個 | |||
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
